滨江东西座1303室内水电安装案例 —— 设计师刘外虎与监理温毅强的精工协作

在室内装修中，水电安装是隐蔽工程的核心，直接关系到居住的安全与便利。滨江东西座1303室的业主深知这一点，因此特邀本家设计的设计师刘外虎与资深监理温毅强共同把控水电环节。本案例将带您走进施工现场，解析水电安装的规范流程与协作细节。

一、项目概况

• 项目地址：滨江东西座1303室
• 设计单位：本家设计
• 设计师：刘外虎
• 监理：温毅强
• 施工阶段：水电安装

二、水电安装前的精准规划

设计师刘外虎首先根据业主的生活习惯与空间布局，确定了全屋的水电点位。在滨江东西座1303的设计中，刘外虎强调“动线优先、功能分区”，对厨房、卫生间、客厅及卧室的插座、开关、水路走向进行了详细标注。监理温毅强则组织施工班组进行图纸会审，核对现场尺寸与图纸偏差，确保后续开槽、布管不返工。

三、材料验收与施工规范

水电材料进场时，监理温毅强严格对照合同清单，检查电线品牌、线径（如照明用2.5平方，空调等大功率用4平方）、PPR水管壁厚及配件质量。现场要求：

• 电线分色：红色为火线，蓝色为零线，黄绿双色为地线；
• 强弱电分离：间距不小于30cm，交叉处用锡箔纸防干扰；
• 水管走顶：便于后期维修，且需加保温棉防冷凝水；
• 线管固定：每60-80cm设管卡，转弯处用弯管器，禁止直角死弯。

四、关键节点施工过程

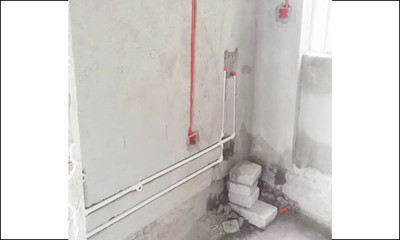

1. 开槽与布线：师傅按放线位置切割墙体，槽深一致。刘外虎现场巡查时发现一处客厅电视墙插座与预埋音响线位置冲突，立即调整点位，避免后期遮挡。
2. 水管热熔：PPR管热熔连接时，温毅强抽查熔接深度与时间，防止虚焊。打压试验升至0.8MPa，保持30分钟压力下降不超过0.05MPa，合格后拍摄管路走向图存档。
3. 配电箱整理：回路清晰标注（如“照明”“插座”“空调”“厨房专线”），漏保与空开匹配合理。温毅强提醒工人将线头用绝缘胶布包裹，并盘入底盒。

五、验收与

水电完工后，设计师刘外虎、监理温毅强与业主共同验收，使用相位仪检测插座接线，测试水压及排水坡度。所有隐患现场整改，最终出具水电隐蔽工程验收单。

本家设计在滨江东西座1303的水电安装中，体现了“设计引导、监理严控、按图施工”的协作模式。设计师刘外虎的创新思路与监理温毅强的严谨作风相得益彰，为业主打造了一个安全、耐用的隐蔽工程基础。
